BYWZ3seri eksplozyon -prèv elektrik idwolik tanbou fren

BYWZ3 series explosion-proof electric hydraulic drum brake1

Kondisyon itilizasyon:

-Tanperati anviwònman an: -20 degre ~+50 degre .

-Imidite relatif lè a pa ta dwe depase 90%.

-Pa gen okenn gaz korozif enpòtan, pousyè, oswa medya ki ka pran dife ak eksplozif nan anviwònman an (satisfè kondisyon eksplozyon-nivo prèv).

-Altitid la konfòm ak GB755-2000.

-Sit enstalasyon: Pa gen vibrasyon oswa enpak grav, baz enstalasyon an plat epi li satisfè kondisyon presizyon enstalasyon ekipman yo.

Estrikti ak prensip k ap travay

Fren seri BYWZ3 la konsiste de yon ankadreman fren ak yon seri propulseur YT1 matche. Lè limen, actuator a deplase ak baton pouse li byen vit monte, epi pad fren an louvri (lage) atravè aksyon levye; Lè pouvwa a koupe, baton pouse pouse a rapidman desann anba aksyon fòs prentan fren an epi li fèmen pad fren an (kenbe fren) atravè aksyon levye a.

20251017142739

Remak: Akòz espesifikasyon diferan, estrikti espesifik la ka diferan de figi ki anwo a.

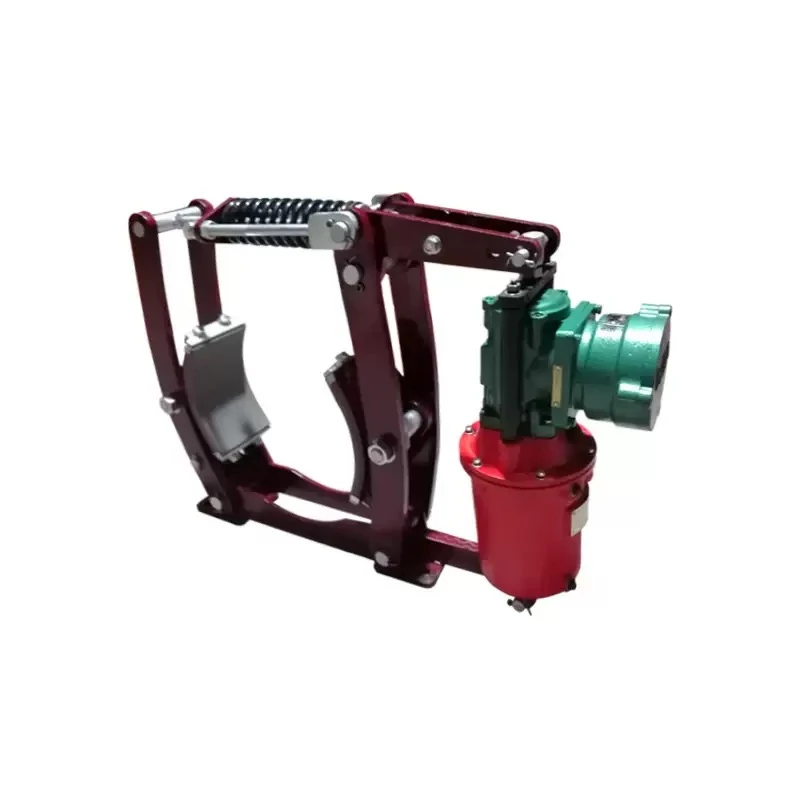

1. Baz 2. Arbr PIN 3. Boulon 4. Nwa 5. Nwa 6. Bra gòch fren 7. Mosaïque fren 8. Nwa 9. Nwa

10. Rale baton 11. Nwa 12. Twou piki lwil oliv 13. Twou nivo lwil oliv

Paramèt teknik (Tablo 1) ak dimansyon ekstèn (Tablo 2)

(Tablo 1)

Modèl fren	Koresponn ak modèl propulseur a	Retrè distans mm	Rapò ogmante												Wotè enstalasyon minimòm H1min mm
Modèl fren			8			10			12.5			16
BYWZ3			Rated koupl frenaj Nm	Longè enstalasyon prentan mm	Wotè enstalasyon H1 mm	Rated koupl frenaj Nm	Longè enstalasyon prentan mm	Wotè enstalasyon H1 mm	Rated koupl frenaj Nm	Longè enstalasyon prentan mm	Wotè enstalasyon H1 mm	Rated koupl frenaj Nm	Longè enstalasyon prentan mm	Wotè enstalasyon H1 mm
160/18	YT1-18ZB/2	0.5	-	-	-	80	118	285	100	114	282	140	105	279	273
160/25	YT1-25ZB/4	0.8	-	-	-	112	127	324	140	120	320	180	110	314	305
200/18	YT1-18ZB/2	0.8	-	-	-	112	135	340	125	132	337	-	-	-	332
200/25	YT1-25ZB/4	1	112	132	384	140	126	380	180	116	375	224	104	368	363
250/25	YT1-25ZB/4	1.25	140	132	380	180	124	375	224	114	369	-	-	-	363
250/45	YT1-45Z/6		250	156	500	355	142	495	400	136	489	500	124	480	465
315/25	YT1-25ZB/4		180	186	380	225	182	375	280	174	369	-	-	-	363
315/45	YT1-45Z/6		315	208	500	400	202	495	500	194	489	630	184	480	465
315/90	YT1-90Z/8		630	158	615	800	175	610	1000	163	604	1250	146	595	560
400/45	BYT1-45Z/6	1.6	400	261	494	500	256	488	630	250	480	-	-	-	465
400/90	BYT1-90Z/8		800	229	609	1000	220	603	1250	207	595	-	-	-	560
400/125	BYT1-125Z/10		1120	214	764	1400	204	758	1800	188	750	-	-	-	695
500/90	BYT1-90Z/8		1000	230	609	1250	218	603	1600	200	595	-	-	-	560
500/125	BYT1-125Z/10		1400	336	764	1800	326	758	2240	312	750	-	-	-	695
500/180	BYT1-180Z/10		2000	312	839	2500	302	833	3150	288	825	-	-	-	770
630/125	BYT1-125Z/10	2	1800	448	758	2240	438	750	2800	430	740	-	-	-	695
630/180	BYT1-180Z/10		2500	430	833	3150	420	825	4000	410	815	-	-	-	770
630/320	BYT1-320Z/12		5000	384	903	6300	366	895	7100	356	885	-	-	-	820
710/180	BYT1-180Z/10		2800	436	833	3550	428	825	4500	414	815	-	-	-	770
710/320	BYT1-320Z/12		5000	406	903	6300	387	895	8000	361	885	-	-	-	820
800/320	BYT1-320Z/12	2.5	6300	541	895	8000	519	885	10000	492	873	12500	495	855	820

(Tablo 2)

Inite: mm

Fren modèl YWZ3	D	h1	G	f	K	i	d	n Pi gran pase oswa egal a	E Mwens pase oswa egal a	M	B Mwens pase oswa egal a	b	D1	Hmax				Amax
														8	10	12.5	16	8	10	12.5	16
160/18	160	132	150	90	130	55	14	6	160	165	126	65	154	-	364	361	361	-	304	304	340
160/25															419	419	419		312	312	348
200/18	200	160	165	90	145	55	14	8	180	165	126	80	154	-	405	405	-	-	340	368	-
200/25													170		454	454	454		369	406	406
250/25	250	190	200	100	180	65	18	10	200	218	160	100	170	491	475	475	-	386	386	406	-
250/45													178	496	496	496	496	392	392	412	462
315/25	315	225	245	110	220	80	18	10	250	266	200	125	170	563	555	555	-	443	443	493	-
315/45													178	566	566	566	566	458	458	508	558
315/90													210	605	605	605	605	466	466	516	566
400/45	400	280	300	140	270	100	22	12	305	312	230	160	200	680	680	680	-	547	547	602	-
400/90													220	715	715	715		558	558	612
400/125													254	735	735	735		576	576	631
500/90	500	335	365	180	325	130	22	16	375	370	270	200	220	819	815	815	-	633	633	702	-
500/125													254	819	815	815		660	660	718
500/180													254	892	892	892		661	661	720
630/125	630	425	450	220	400	170	27	20	450	468	330	250	254	1010	986	986	-	787	787	838	-
630/180													254	1010	986	986		790	790	840
630/320													375	1010	1000	991		844	844	899
710/180	710	475	500	240	450	190	27	20	510	495	355	280	254	1121	1101	1101	-	840	840	925	-
710/320													375	1121	1101	1101		888	888	973
800/320	800	530	550	280	520	210	27	22	580	550	410	320	375	1232	1210	1210	1210	1003	1003	1103	-
