Yw - E ELECTRIC HYDRAUliman Tanbou fren
Objektif ak karakteristik prensipal:
- Sitou itilize pou frenaj mekanis nan vwayaje nan trepye ak frenaj la ap travay nan transporteur senti. Seri sa a nan fren se yon de - etap aparèy frenaj. Ka tan an frenaj nan dezyèm nivo a dwe ajiste nan yon yon sèl - Valv kontwòl fason vitès. Frenaj se lis, san danje ak serye.
- Dimansyon enstalasyon yo konfòme yo avèk DIN15435 ak JB/T7021-2006 estanda.
- Smooth frenaj, pèfòmans san danje ak serye.
- Se pwen prensipal la balanse charnyèr ekipe ak pwòp tèt ou - BEARINGS lubrifyan, ki gen gwo efikasite transmisyon ak lavi sèvis long.
- Se koupl la frenaj parèt dirèkteman.
- Rete tann pou aparèy la clearance yo anpeche pad an fren soti nan k ap flote sou wou a fren.
- Deyò lapli ak ewozyon nèj oswa gaz korozivite ak medya ta dwe itilize anti - pwodwi korozyon.
Kondisyon l ':
- Tanperati anviwònman: -20 degre ~ 50 degre.
- imidite relatif nan lè a pa ta dwe depase 90%.
- Altitid kote l 'a konfòm ak GB755-2008.
- pa gen okenn gaz ki ka pran dife, eksplozif oswa korozivite nan anviwònman k ap travay la. Sinon, eksplozyon - prèv oswa anti - pwodwi korozyon yo ta dwe itilize.
Modèl siyifikasyon
Prensipal paramèt teknik ak dimansyon ekstèn
|
Modèl |
Kouch koupl (NM) |
A |
b |
C |
D |
d |
E |
G1 |
G2 |
H |
h1 |
i |
K |
n |
pwa (Kg) |
|||
|
Fren |
Matche propulseur |
Etap 1 frenaj |
Etap 2 frenaj |
Total koupl frenaj |
||||||||||||||
|
Yw - e200/e23 |
ED23/5 |
35-80 |
80-150 |
230 |
490 |
70 |
160 |
200 |
14 |
190 |
165 |
265 |
520 |
160 |
55 |
145 |
10 |
42 |
|
Yw - e200/e30 |
ED30/5 |
80-160 |
80-155 |
315 |
500 |
70 |
160 |
200 |
14 |
190 |
165 |
265 |
520 |
160 |
55 |
145 |
10 |
46 |
|
Yw - e200/e50 |
ED50/6 |
120-250 |
120-250 |
500 |
535 |
70 |
190 |
200 |
14 |
190 |
165 |
265 |
560 |
160 |
55 |
145 |
10 |
56 |
|
Yw - e250/e50 |
ED50/6 |
160-315 |
160-315 |
630 |
580 |
90 |
190 |
250 |
18 |
225 |
200 |
300 |
590 |
190 |
65 |
180 |
12 |
90 |
|
Yw - e315/e50 |
ED50/6 |
200-400 |
200-400 |
800 |
655 |
110 |
190 |
315 |
18 |
270 |
245 |
330 |
620 |
230 |
80 |
220 |
12 |
123 |
|
Yw - e315/e80 |
ED80/6 |
315-630 |
315-630 |
1260 |
655 |
110 |
190 |
315 |
18 |
270 |
245 |
330 |
620 |
230 |
80 |
220 |
12 |
126 |
|
Yw - E 400/e80 |
ED80/6 |
315-630 |
315-630 |
1260 |
740 |
140 |
190 |
400 |
22 |
318 |
310 |
420 |
720 |
280 |
100 |
270 |
14 |
150 |
Pwodwi Entwodiksyon

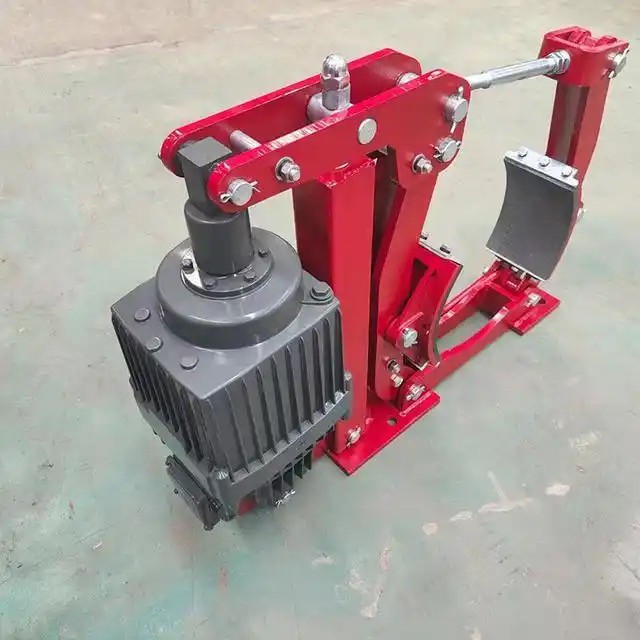

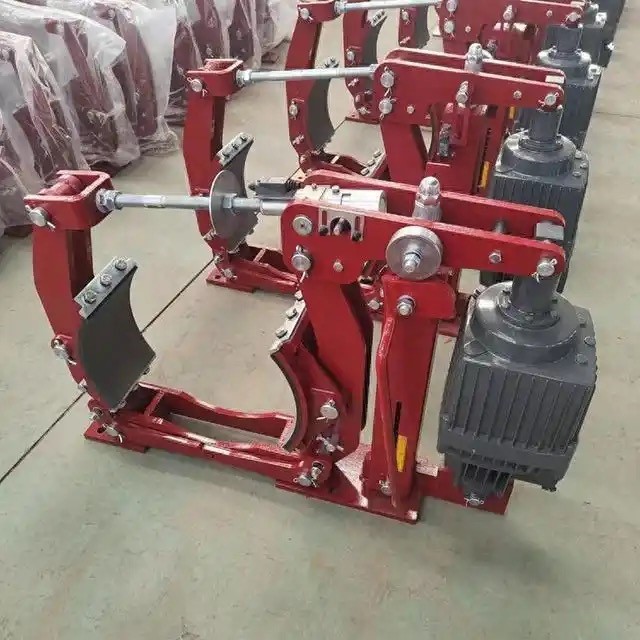

YW - E Electro - fren tanbou idwolik se yon aparèy frenaj ki konbine kondwi elektrik ak transmisyon idwolik. Li adopte yon estrikti fren tanbou epi li apwopriye pou divès sitiyasyon ki mande pou segondè - presizyon ak segondè fyabilite fyab. Dimansyon yo koneksyon ak frenaj paramèt koupl konfòme yo avèk JB/T6406-2006, JB/ZQ4388-86 (ak yon seri), ak estanda DIN15435, epi yo matche ak propulseur seri ED ki konfòme yo avèk DIN15430. Dyamèt la wou ki aplikab se nòmalman 200-400mm, ak seri a koupl frenaj se 200-2500nm, ki varye depann sou modèl diferan.
