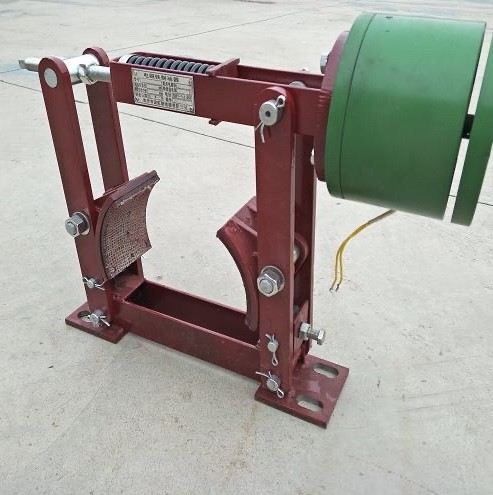

JZ Seri Enèji -Esove elektwomayetik tanbou fren
Objektif ak karakteristik prensipal:
-
Lajman aplike nan ralantisman ak frenaj pakin nan inite kondwi mekanik nan leve, transpò, metaliji, min, pò ak waf, ak sektè jeni konstriksyon.
-
Dimansyon aliye fren an ak paramèt koupl frenaj yo konfòme yo ak JB/ZQ4388-1997, ak kondisyon teknik li yo konfòme yo ak JB/T7685-2006.
-
San danje epi serye nan operasyon.
-
Segondè frekans aksyon ak efikasite enèji ekselan.
-
Zanmitay anviwònman an ak amyant-garnitur fren gratis.
Kondisyon Fonksyònman:
- Tanperati anbyen: -25 degre ~ 40 degre
- Imidite relatif lè a: mwens pase oswa egal a 90%
- Altitid sèvis: mwens pase oswa egal a 2000 m
- Pa gen gaz ki ka pran dife, eksplozif oswa korozif, ni metal-korozif oswa izolasyon-ki domaje pousyè kondiktif nan anviwònman k ap travay la.
- Pou aplikasyon deyò ki ekspoze a lapli, nèj oswa gaz korozif ak medya yo, yo dwe adopte pwodwi anti-{0}}kowozyon.

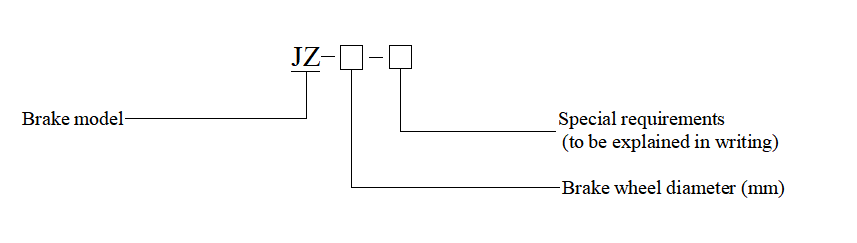

Deziyasyon modèl
Pwensipal paramèt teknik yo
|
Modèl fren |
Dyamèt wou fren (mm) |
Koupl frenaj (N.m) |
Retrè distans (mm) |
Pwa (kg) |
Ekipe ak elektwomayet |
Pwa total (Kg) |
|||||||
|
Modèl |
Rated aspirasyon (N) |
Distans vwayaj (mm) |
Frekans opere (C/h) |
Kouran (A) |
Pwa (kg) |
||||||||
|
Inisyal |
Maksimòm |
Kòmanse |
Kenbe |
||||||||||
|
JZ-100 |
100 |
40 |
0.5 |
12.5 |
DT-100 |
1000 |
3 |
6 |
1200 |
2 |
0.020 |
3.5 |
16 |
|
JZ-200 |
200 |
160 |
0.6 |
19 |
DT-200 |
1000 |
3 |
6 |
1200 |
2 |
0.020 |
7 |
26 |
|
JZ-300 |
300 |
500 |
0.8 |
52 |
DT-315 |
2800 |
3.5 |
7 |
1200 |
3 |
0.025 |
12 |
64 |
|
JZ-400 |
400 |
1250 |
0.8 |
100 |
DT-400 |
5000 |
4 |
8 |
900 |
3.5 |
0.030 |
17 |
117 |
|
JZ-500 |
500 |
2500 |
0.8 |
167 |
DT-500 |
8000 |
4 |
8 |
900 |
6.5 |
0.035 |
33 |
200 |
|
JZ-600 |
600 |
5000 |
1.0 |
345 |
DT-600 |
10000 |
5 |
9 |
600 |
8 |
0.060 |
72 |
417 |
Remak: Yo p ap bay okenn avi alavans pou nenpòt modifikasyon nan konfigirasyon elektwomayet la. Pou gwo -electromagnets, gen plis espas enstalasyon obligatwa akòz gwo volim bwat kontwòl elektrik la.

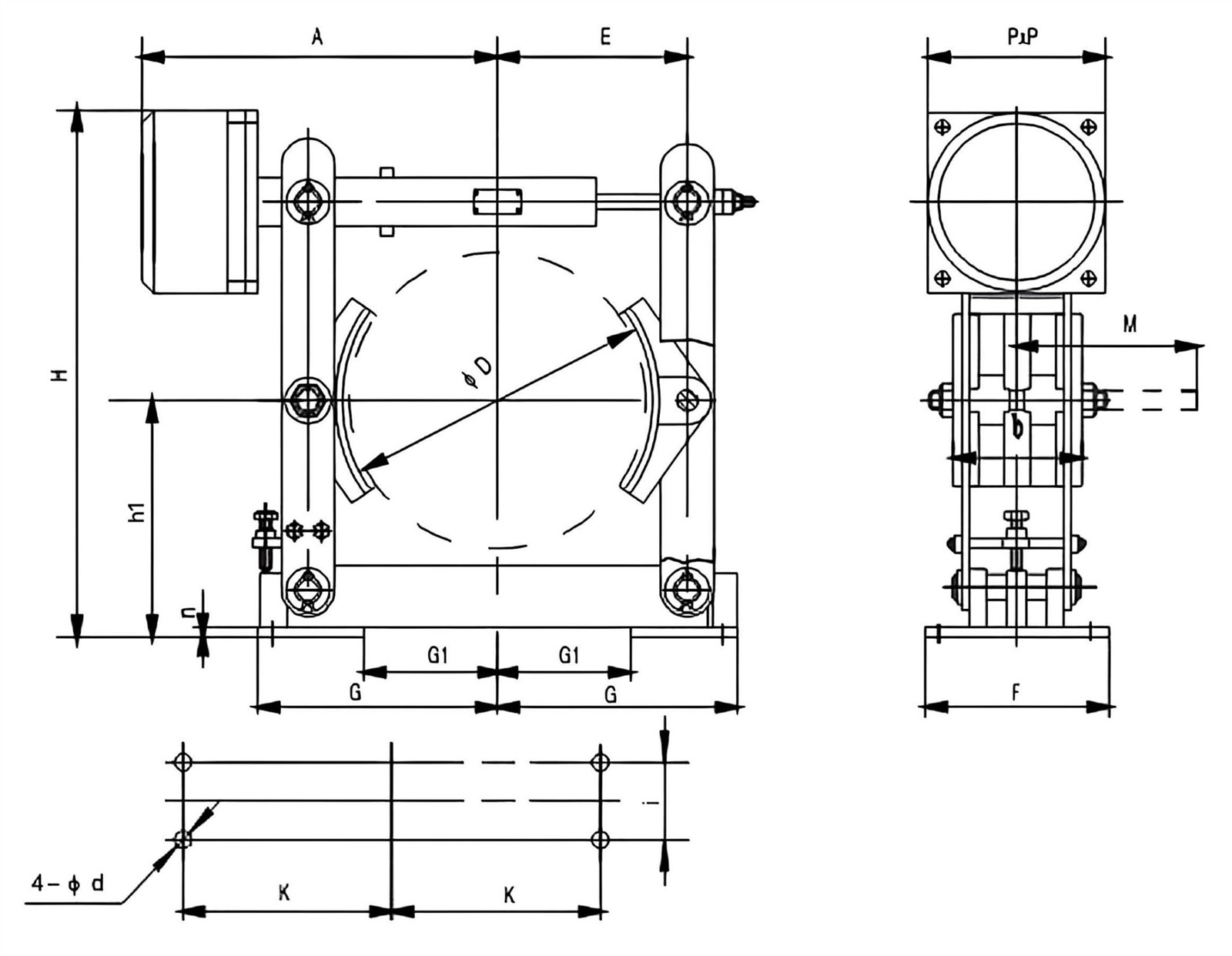

Dimansyon jeneral prensipal yo
Inite: mm
|
Modèl fren |
A |
b |
D |
d |
E |
F |
G |
G1 |
H |
h1 |
i |
K |
M |
n |
P |
|
JZ-100 |
230 |
70 |
100 |
13 |
165 |
75 |
125 |
45 |
300 |
100 |
40 |
110 |
145 |
6 |
132 |
|
JZ-200 |
290 |
80 |
200 |
17 |
215 |
100 |
208 |
108 |
435 |
170 |
60 |
175 |
126 |
8 |
132 |
|
JZ-300 |
385 |
140 |
300 |
22 |
295 |
130 |
290 |
140 |
600 |
240 |
80 |
250 (270) |
160 |
10 |
167 |
|
JZ-400 |
505 |
180 |
400 |
22 |
350 |
180 |
350 |
190 |
782 |
320 |
130 |
325 |
210 |
12 |
243 |
|
JZ-500 |
577 |
200 |
500 |
22 |
490 |
200 |
405 |
225 |
950 |
400 |
150 |
380 |
250 |
16 |
243 |
|
JZ-600 |
675 |
240 |
600 |
26 |
560 |
220 |
500 |
250 |
1160 |
475 |
170 |
475 |
305 |
18 |
271 |
Nòt:
- Tanpri presize lè w ap kòmande pwodwi ak paramèt dimansyon ki endike nan parantèz.
- Modèl espesifik, konsepsyon estriktirèl ak dimansyon jeneral yo sijè a chanje san avètisman.
- Divès kalite pwodwi anti-korozyon ak ki pa-estanda ka Customized selon kondisyon kliyan yo.
Apèsi sou pwodwi a
JZ Seri Enèji -Save Elektwomayetik Tanbou Fren se yon aparèy frenaj souvan itilize pou leve, transpò ak lòt jaden endistriyèl, prezante sekirite, fyab, efikasite enèji ak zanmitay anviwònman an. Modèl prensipal ki disponib yo enkli JZ-100, JZ-200, JZ-300, JZ-400, JZ-500, JZ-600, elatriye. Fren an nòmalman fèmen nan eta default li. Lè kouran, bwat kontwòl elektrik la energize bobin elektwomayetik la ak yon kouran lou pou reyalize atraksyon rapid armature, ki se Lè sa a, chanje nan yon rezèv aktyèl ki ba pou kenbe. Armature a pouse baton an vis nan kondwi de bra fren yo, ouvèti (lage) soulye fren yo; lè de-enèji, baton an vis degaye armature a anba aksyon an nan fòs prentan, ak bra fren yo kondwi soulye fren yo fèmen (aplike fren an), konsa reyalize fonksyon an frenaj.
