DYT seri elektrik idwolik pouse baton

DYT series electro-hydraulic push rod.....

Objektif ak karakteristik prensipal yo:

DYT seri elektrik idwolik pouse baton an se yon idwolik kondwi bra robot ki entegre fonksyon mekanik, elektrik, ak idwolik. Li apwopriye pou mouvman lineyè (oswa angilè) ki mande pou pouse ak rale resipwòk. Li kapab tou itilize nan kote ki mande pou leve, bese, oswa blocage nan objè travay, epi li ka reyalize kontwòl santralize oswa otomatik nan zòn ki danjere aleka. Lajman itilize nan metaliji, min, pouvwa, chabon, machin, transpò, grenn jaden, pwodui chimik, siman, konsèvasyon dlo, materyèl bilding, transpò ak lòt sektè, li se yon sous pouvwa inivèsèl.

Baton pouse elektrik idwolik se yon nouvo kalite mekanis transmisyon fleksib ki entegre konpozan mekanik, elektrik ak idwolik. Li konsiste de yon actuator (silenn lwil oliv), yon mekanis kontwòl (gwoup tiyo kontwòl idwolik), ak yon sous pouvwa (motè ponp lwil oliv, elatriye). Dapre espas enstalasyon -sou sit la ak itilizasyon itilizatè a, baton elektrik idwolik pouse a ka gen plizyè fòm estriktirèl (gade dyagram dimansyon enstalasyon elektrik idwolik pouse baton an pou plis detay, oswa Customize style la selon kondisyon itilizatè). Motè elektrik konekte. Ponp idwolik bidirectionnelle la kondwi nan tou de direksyon pou pi devan ak ranvèse nan pwodiksyon lwil oliv presyon, ki voye nan silenn lwil la atravè valv la kontwòl idwolik pou reyalize mouvman an resipwòk nan baton an piston.

Gwoup tiyo kontwòl idwolik la se sitou ki konpoze de valv debòde, tiyo chèk pou aspirasyon lwil oliv, valv chèk, tiyo kontwòl vitès (kondisyon itilizatè), valv kontwòl idwolik kontwòl (lock idwolik), elatriye. Anjeneral, gen pouse pwòp tèt ou-bloke, rale tounen pwòp tèt ou-bloke, ak tou de pouse ak rale pwòp tèt ou-bloke; Gen vitès opere reglabl ak ki pa reglabl ki disponib; Elektrik idwolik Gen plizyè ang k ap travay pou baton pouse, ki gen ladan pouse orizontal, pouse anwo (ki gen ladan pouse oblik), ak pouse anba (ki gen ladan pouse oblik). Baton elektrik idwolik pouse a sitou gen sa ki annapre yo

karakteristik:

(1) Estrikti kontra enfòmèl ant, enstalasyon fasil, okipasyon ti espas, ak antretyen senp.

(2) Ka kòmanse ak chaj epi li gen fonksyon pwoteksyon surcharge.

(3) Kous la ekipe ak yon seri idwolik bidireksyon, ki ka sispann nan nenpòt pozisyon nan ranje vwayaj espesifye ak fèmen pwòp tèt ou, pandan y ap kenbe menm fòs pwodiksyon an.

(4) Pouse rale fòs ak vitès (kondisyon itilizatè) yo enfiniman reglabl, ak yon pakèt fòs kondwi.

(5) Akòz pann kouran, baton pouse a se pwòp tèt -bloke pou evite aksidan.

(6) Adopte transmisyon idwolik konplè, ak aksyon sansib ak operasyon lis, li ka efektivman tanpon fòs enpak ekstèn ak kontwòl egzak konjesyon serebral (0.5mm pi gran pase oswa egal a).

(7) Estrikti idwolik idwolik elèktromekanik entegre konplètman fèmen, ak sikwi lwil oliv k ap travay sikile nan yon ankadreman asye ki fèmen ak presyon, gen yon ti volim, pa gen okenn flit lwil oliv, epi li pa absòbe pousyè oswa dlo nan anviwònman k ap travay piman bouk. Li pa korode anndan e li gen yon lavi sèvis long.

Fòm enstalasyon ak kòd ang itilizasyon

Fòm enstalasyon	ZW	An jeneral kalite ekstèn
	Z	Kalite entegral dwat
	P	Kalite paralèl
	PX	Kalite sispansyon paralèl
	PD	Kalite enstalasyon paralèl baz
Sèvi ak ang	P	nivo
	S	Anlè (dyagonalman anlè)
	X	Anba (dyagonal anba)

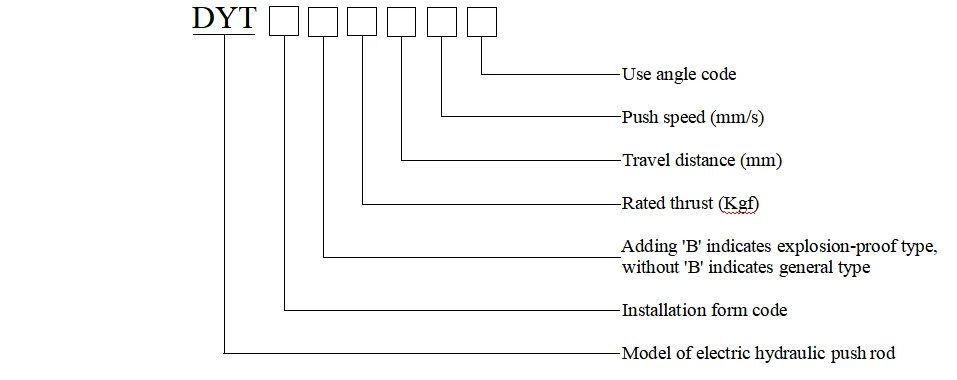

Modèl siyifikasyon

product-957-380

(Itilizatè yo gen kondisyon espesyal pou dimansyon ekstèn ak metòd enstalasyon, ki ka fèt selon kondisyon itilizatè)

DYT myon paramèt teknik

Modèl		Poussée nominal (kgf)		Vitès nominal (mm/s)		Pouvwa motè (kw)	Dimansyon fabrikasyon chimen (mm)	Vitès manifakti ranje (mm/s)
Modèl		pouse	rale	Pouse vitès	vitès depoze	Pouvwa motè (kw)	Dimansyon fabrikasyon chimen (mm)	Vitès manifakti ranje (mm/s)
DYT Paramèt pèfòmans	100-	100	75	70/110/185	90/145/245	0.55/0.55/0.55	5~800	0~250
	300-	300	200	45/70/115	65/100/145	0.55/0.55/0.75	5~1000	0~250
	450-	450	300	45/70/115	65/100/145	0.55/0.75/0.75	5~1000	0~250
	750-	750	500	45/70/100	65/100/165	0.75/1.1/1.1	5~1500	0~150
	1000-	1000	700	45/70/100	65/100/165	1.1/1.5/2.2	5~1500	0~150
	1750-	1750	1300	45/70/100	65/100/165	1.5/2.2/2.2	5~1500	0~150
	2500-	2500	1900	36/60/97	53/90/144	1.5/2.2/3.0	5~2000	0~100
	3000-	3000	2200	45/70	68/108	2.2/3.0	5~2500	0~100
	4000-	4000	3000	35/55	53/85	2.2/3.0	5~2500	0~80
	5000-	5000	3800	30/45	39/63	2.2/3.0	5~2500	0~60
	6000-	6000	4500	30/45	33/52	3.0/4.0	5~3000	0~60
	8000-	8000	6500	25/38	33/47	3.0/4.0	5~3000	0~50
	10000-	10000	7700	25/38	33/47	4.0/5.5	5~3000	0~50
	15000-	15000	11500	24/33	33/42	5.5/5.5	5~3000	0~33
	20000-	20000	16000	23	28	5.5	5~3000	0~23

Remak: Modèl espesifik, estrikti, ak dimansyon ekstèn yo sijè a chanje.

DYTZW prensipal paramèt teknik ak dimansyon ekstèn

product-1514-618

An jeneral ekstèn elektrik idwolik pouse baton (Modèl ekspozisyon: DYTZW450-400/45)

Modèl		pouse (Kg.f)	Pouse vitès (mm/s)	Dimansyon (mm)
Modèl		pouse (Kg.f)	Pouse vitès (mm/s)	Lc	Lcl	L	L1	L2	L3	L4	d	d1	d2	d3	D	D1	D2	M	N	E	F	G	B
D Y T Z w	100-	100	70/110/185	323+S	676+S	776+S	17	27	322	246	Φ20	14	Φ30	Φ10	146	200	175	230	180	一	一	一	160
	300-	300	45/70/115	341+S	686+S	801+S	24	30	322	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	一	一	一	160
	450-	450	45/70/115	341+S	686+S	801+S	24	30	322	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	一	一	一	160
	450-	450	45/70/115	341+S	686+S	801+S	24	30	322	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	一	一	一	160
	750-	750	45/70/100	385+S	714+S	869+S	30	45	325	246	Φ30	25	Φ60	Φ20	146	200	175	250	180	一	一	一	160
	750-	750	45/70/100	385+S	714+S	869+S	30	45	325	246	Φ30	25	Φ60	Φ20	146	200	175	250	180	一	一	一	160
	1000-	1000	45/70/100	385+S	729+S	884+S	30	45	325	261	Φ30	25	Φ60	Φ20	168	200	195	250	180	一	一	一	160
	1750-	1750	45/70/100	385+S	745+S	900+S	30	45	331	286	Φ30	25	Φ60	Φ20	168	200	195	250	180	一	一	一	160
	2500-	2500	60/97	385+S	775+S	930+S	30	45	331	316	Φ30	30	Φ70	Φ30	168	250	215	250	180	一	一	一	160
	3000-	3000	4570	395+S	775+S	950+S	40	50	331	316	Φ30	30	Φ70	Φ30	168	250	215	250	180	一	一	一	160

Remak: Modèl espesifik, estrikti, ak dimansyon ekstèn yo sijè a chanje.

DYTZ prensipal paramèt teknik ak dimansyon ekstèn

product-1635-533

Entegral dwat elektrik idwolik pouse baton (Modèl ekspozisyon: DYTZ750-500/45)

Modèl		Dimansyon (mm)
Modèl		Lc	Lcl	L	L1	L2	L3	L4	d	d1	d2	d3	D	D1	D2	M	N				B
D Y T Z	100-	331+S	664+S	764+S	17	27	199	246	Φ20	14	Φ30	Φ10	146	200	175	230	180	一	一	一	160
	300-	339+S	670+S	785+S	24	30	199	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	一	一	一	160
	450-	339+S	670+S	785+S	24	30	199	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	一	一	一	160
	750-	373+S	689+S	844+S	30	45	199	246	Φ30	25	Φ60	Φ20	146	200	175	250	180	一	一	一	160
	1000-	373+S	710+S	865+S	30	45	199	261	Φ30	25	Φ60	Φ20	168	200	175	250	180	一	一	一	160
	1750-	373+S	735+S	890+S	30	45	199	286	Φ30	25	Φ60	Φ20	168	200	195	250	180	一	一	一	160
	2500-	373+S	735+S	890+S	30	45	199	286	Φ30	25	Φ60	Φ20	168	200	195	250	180	一	一	一	160
	3000-	383+S	769+S	944+S	40	50	199	316	Φ30	30	Φ70	Φ30	168	300	215	250	180	一	一	一	160
	4000-	383+S	788+S	963+S	40	50	199	316	Φ40	30	Φ70	Φ30	180	300	215	290	210	一	一	一	160
	5000-	383+S	798+S	973+S	40	50	199	316	Φ40	30	Φ70	Φ30	180	300	215	290	210	一	一	一	160
	6000-	388+S	798+S	986+S	42.5	55	199	316	Φ50	35	Φ75	Φ35	245	300	215	330	250	一	一	一	160
	8000-	388+S	808+S	1003+S	42.5	55	199	316	Φ50	35	Φ75	Φ35	245	300	215	330	250	一	一	一	160
	10000-	388+S	835+S	1022+S	42.5	55	199	336	Φ50	35	Φ75	Φ35	299	300	240	354	254	一	一	一	200
	15000-	398+S	907+S	1107+S	50	60	199	391	Φ60	45	Φ85	Φ40	325	350	275	354	254	一	一	一	200
	20000-	398+S	907+S	1107+S	50	60	199	391	Φ60	45	Φ85	Φ40	325	350	275	395	295	一	一	一	200

Remak: Modèl espesifik, estrikti, ak dimansyon ekstèn yo sijè a chanje.

DYTP prensipal paramèt teknik ak dimansyon ekstèn

product-1503-526

Paralèl elektrik idwolik baton pouse (Modèl ekspozisyon: DYTP450-500/45)

Modèl		pouse (Kg)	Pouse vitès (mm/s)	Dimansyon (mm)
Modèl		pouse (Kg)	Pouse vitès (mm/s)	Lc	Lcl	L	L1	L2	L3	L4	d	d1	d2	d3	D	D1	D2	M	N	E	F	G	B
D Y T P	100-	100	70/110/185	63+S	128+S	228+S	17	27	308	246	Φ20	14	Φ30	Φ10	146	200	175	230	180	190	336	146	160
	300-	300	45/70/115	81+S	138+S	253+S	24	30	308	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	190	336	146	160
	450-	450	45/70/115	81+S	138+S	253+S	24	30	308	246	Φ20	18	Φ40	Φ12	146	200	175	230	180	190	336	146	160
	750-	750	45/70/100	125+S	148+S	303+S	30	45	315	246	Φ30	25	Φ60	Φ20	146	200	175	250	180	190	336	146	160
	1000-	1000	45/70/100	125+S	148+S	303+S	30	45	315	261	Φ30	25	Φ60	Φ20	168	200	175	250	180	190	336	146	160
	1750-	1750	60/97	125+S	148+S	303+S	30	45	325	286	Φ30	25	Φ60	Φ20	168	200	195	250	180	190	336	146	160
	2500-	2500	45/70	125+S	148+S	303+S	30	45	325	286	Φ30	25	Φ60	Φ20	168	200	195	250	180	200	359	168	160
	3000-	3000	35/55	155+S	148+S	323+S	40	50	331	316	Φ30	30	Φ70	Φ30	168	250	215	250	180	200	359	168	160
	4000-	4000	30/45	155+S	158+S	333+S	40	50	331	316	φ40	30	Φ70	Φ30	180	250	215	290	210	240	420	180	160
	5000-	5000	25/40	155+S	168+S	343+S	40	50	334	316	φ40	30	Φ70	Φ30	180	250	215	290	210	240	420	180	160
	6000-	6000	25/38	200+S	168+S	356+S	42.5	55	334	316	Φ50	35	Φ75	Φ35	219	250	215	330	250	260	475	219	160
	8000-	8000	25/30	200+S	178+S	365+S	42.5	55	341	316	Φ50	35	Φ75	Φ35	219	250	215	330	250	260	475	219	160
	10000-	10000	24/33	200+S	178+S	365+S	42.5	55	341	336	φ50	35	φ75	Φ35	219	250	240	354	254	260	479	219	200
	15000-	15000	23	200+S	188+S	388+S	50	60	348	391	Φ60	45	Φ85	Φ40	245	300	275	354	254	320	565	245	200
	20000-	20000	18	200+S	208+S	408+S	50	60	348	391	Φ60	45	Φ85	Φ40	300	300	275	395	295	320	620	300	200

Remak: Modèl espesifik, estrikti, ak dimansyon ekstèn yo sijè a chanje.

Entwodiksyon pwodwi

Seri DYT elektwo-baton pouse idwolik la se yon bra robotik idwolik ki entegre fonksyon mekanik, elektrik ak idwolik. Konpoze de yon actuator (silenn lwil oliv), yon mekanis kontwòl (gwoup tiyo kontwòl idwolik), ak yon sous pouvwa (motè ponp lwil oliv, elatriye). Motè elektrik la kondui ponp idwolik bidireksyon an pou pwodiksyon lwil oliv presyon nan tou de direksyon pou pi devan ak ranvèse, epi li voye li nan silenn lwil la atravè tiyo kontwòl idwolik la pou reyalize mouvman resipwòk baton piston an. Dapre fòm estriktirèl la, li ka divize an kalite entegral dwat (kalite DYTZ), kalite paralèl (kalite DYTP), ak kalite separe (kalite DYTF). Konjesyon serebral baton pouse a anjeneral ant 50-3000mm, epi gen plizyè kalite mòd pouse-rale tankou yon sèl pouse, yon sèl rale, ak pouse-rale. Mòd règleman vitès yo gen ladan règleman vitès pouse-rale, règleman vitès rale, règleman vitès pouse-rale, oswa pa gen okenn règleman vitès. Mòd bloke yo gen ladan pouse-rale bloke, rale bloke, pouse-rale bloke, oswa toude pouse-rale ak non bloke.
